Kademeli voltaj regülatörü teknik özellikleri

Giriş voltajı : 160/250

Çıkış voltajı : 220 Volt

Hz : 50 hz

Koruma : İsteğe göre ilave edilir.

Ekran tipi : Çift dijital ekran giriş ve çıkış voltajlarını aynı anda görebilme imkanı.

Kutu tipi : IP54 Sınıfı tekerlekli kutu.

Çevre sıcaklığı : +20/-50 C.

Dalga formu : 0,80/0,85 Cosinus.

Regülasyon hızı : 70 Volt/saniye.

Verim : %98.

Çalışma ortamı : Yağa, toza, suya izole edilmiş ortam.

75 kva trifaze voltaj regülatörü

Kademeli voltaj regülatörü özellikleri

Kademeli regülatörlerde mikroişlemci ünitesi Yoktur. Kademeli regülatör'ler elle ayarlanabilen regülatörler'dir. Kademeli regülatör'ler şalter ile kullanıcının manuel bir şekilde müdahale etmesi ile voltajını ayarlar voltajı şalter aracılığı ile düşük veya yüksek seviyeye kullanıcı kendisi manuel bir şekilde getirir. Kademeli regülatör'lerde analog ölçü aletleri kullanılmaktadır ve çıkış voltajları analog ölçü aletlerinden görülmektedir.

Kademeli regülatör nedir

Kademeli regülatör'ler transformatör yardımı ile Şebeke Voltajını Yükseltmek veya düşürmek için kullanılmaktadır transformatörlerde primer ve sekonder sargıları ile çıkış voltajı sarılan transformatör'e göre değişmektedir. Manuel kumandalı olan bu cihazlarda kullanıcı cihaz çıkış voltajını kendisi pako şalterden kendisi ayarlar cihaz elle kumandalı regülatör olarakta geçer şehir şebeke voltajının aşırı düştüğü ( 70-100 VAC) yerlerde kullanılmaktadır. Bu tür cihazlar sadece transformator'den ibarettir içerisinde servo kontrol ünitesi bulunmamaktadır. Ölçü aleti olarak analog göstergeli ölçü aleti kullanılır bu cihazlarda cihaz çıkış voltajı sürekli değiştiğinden dolayı dijital ölçü aletleri besleme voltajı olan 220 volt alternatif akım ölçü aletine sürekli olarak gelmediğinden dolayı dijital ölçü aletleri bu cihazlarda kullanılmaz, analog ölçü aletlerinde besleme voltajı yoktur sadece cihaz çıkış voltajını gösterir.

Güç Sarfiyatının Fazla Olmadığı Yerlerde Kullanılır.

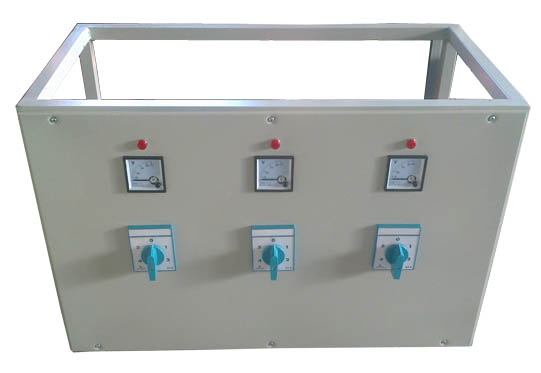

Kademeli regülatör resimleri
